樓主  發表于: 2012-03-05 19:47
只看樓主 | 小 中 大
圖片：
  FROM H2  H2E0   D1550   K24


這個從智能功能塊 讀取的指令。   H2就是CPU后面的第三個模塊！  H2E0 我不是太明白   然后讀取到D1550里面！  K24是讀取的數量。這個數量也不是太懂�？戳讼率謨赃�是沒看懂！  我這里的第三個模塊式   QJ71BR11  是插同軸電纜的！   我上個圖！

麻煩懂的大哥稍微詳細一點 ！謝謝
lovefeyer
級別: 家園�？�
精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的 主題 / 回貼
1樓  發表于: 2012-03-05 20:37
只看該作者 | 小 中 大
誰說 H2 是第三塊模塊 ？？

H2E0  是 buffer 地址
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
2樓  發表于: 2012-03-05 20:53
只看該作者 | 小 中 大
不是 第三個模塊啦  是CC-LINK的遠程智能模塊，就接在第二個模塊QJ61BT11N上的CC-LINK總線上面！

主站的第三個模塊是用于H網絡光纖通信的，就是工業以太網，上面可能接的上位機！甚至有幾臺！
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
3樓  發表于: 2012-03-05 20:55
只看該作者 | 小 中 大
樓主  有程序的話  可以把PLC的網絡參數  發個圖來看看
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
4樓  發表于: 2012-03-06 08:54
只看該作者 | 小 中 大
樓主的要先確定模塊再查找手冊啊。。。

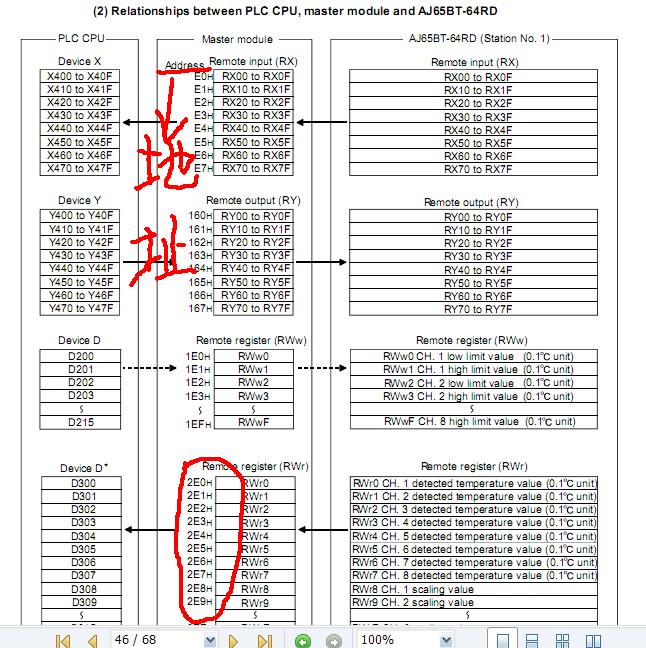

AJ65BT-64RD模塊的地址  樓主可以參考一下，
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
祥林嫂
做工控人，不停地學習，不停地分享、交流。
級別: 網絡英雄
精華主題: 0
發帖數量: 912 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的 主題 / 回貼
5樓  發表于: 2012-03-06 09:21
只看該作者 | 小 中 大
進來瞅瞅~學習一下~看帖回帖是一種好習慣
汪高山
努力 只為活的更好、、、、、、
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 194 點
下載積分: 5344 分
在線時間: 47(小時)
注冊時間: 2012-01-20
最后登錄: 2024-10-19
查看汪高山的 主題 / 回貼
6樓  發表于: 2012-03-06 10:49
只看該作者 | 小 中 大
這個我也不太清楚啊
尋找一切
謝勝利寧
西峰
級別: 略有小成
精華主題: 0
發帖數量: 20 個
工控威望: 200 點
下載積分: 1548 分
在線時間: 13(小時)
注冊時間: 2012-03-05
最后登錄: 2019-12-05
查看謝勝利寧的 主題 / 回貼
7樓  發表于: 2012-03-06 13:04
只看該作者 | 小 中 大
只看看不發言
aaweihua
級別: 家園�？�
精華主題: 0
發帖數量: 536 個
工控威望: 894 點
下載積分: 17631 分
在線時間: 282(小時)
注冊時間: 2009-11-05
最后登錄: 2022-10-23
查看aaweihua的 主題 / 回貼
8樓  發表于: 2012-03-06 14:15
只看該作者 | 小 中 大
我可是連FX系列都沒弄清楚啊
lichenhui333
只有搞不定的人，沒有搞不定的事。
級別: 工控俠客
精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的 主題 / 回貼
9樓  發表于: 2012-03-06 14:19
只看該作者 | 小 中 大
圍觀，捧個人場
roverji
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 331 點
下載積分: 3361 分
在線時間: 153(小時)
注冊時間: 2009-05-13
最后登錄: 2021-05-15
查看roverji的 主題 / 回貼
10樓  發表于: 2012-03-06 17:58
只看該作者 | 小 中 大
FROM H2  H2E0   D1550   K24
H2和H2E0都是常數，其中開頭的H應該是指十六進制。
H2是單元號2
H2E0是BFM#，十六進制數2E0
讀取2#模塊的H2E0#緩沖存儲器(BFM)的內容，寫到PLC的D1550開頭的數據寄存器中。
監視一下2#模塊的H2E0#BFM和D1550開頭的數據寄存器有助于理解。
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
11樓  發表于: 2012-03-06 23:12
只看該作者 | 小 中 大
還在學習當中，對于Q系列的認識還是太少；主要是接觸的不多。國產設備上用的不多。
  • «
