kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
60樓  發表于: 2010-11-23 13:01
只看該作者 | 小 中 大
如果你一開始就搞PLC的 ，你很難搞出來這道題。如果你一開始就是搞繼電器電路的，你會考慮很多的。
不恥下問，是以謂之文也�。。。�！
kongxiao
師父多多，好處多多！嘿嘿！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
61樓  發表于: 2010-11-23 13:05
只看該作者 | 小 中 大
PLC是通過掃描實現的，從第一行掃描到最后一行，然后在循環掃描。每掃描一行記錄一個狀態拿到下一行去運算。而繼電器線路存在動作時間的！還有回路的問題！
不恥下問，是以謂之文也�。。。�！
phb1976
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看phb1976的 主題 / 回貼
62樓  發表于: 2010-11-23 22:09
只看該作者 | 小 中 大
如果可以轉化成機械電路，是有點歷害的。我試一下看行不？
附件： 一個常開按鈕.rar (11 K) 下載次數:12
網站提示: 請不要用迅雷下載附件，容易出錯
jackal
索馬里海盜
級別: 論壇先鋒
精華主題: 0
發帖數量: 657 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-07-12
查看jackal的 主題 / 回貼
63樓  發表于: 2010-11-23 23:58
只看該作者 | 小 中 大
引用
引用第62樓phb1976于2010-11-23 22:09發表的  :
如果可以轉化成機械電路，是有點歷害的。我試一下看行不？

明確的告訴你   不行的
ming595
級別: 探索解密
精華主題: 0
發帖數量: 18 個
工控威望: 116 點
下載積分: 504 分
在線時間: 23(小時)
注冊時間: 2010-04-18
最后登錄: 2021-11-18
查看ming595的 主題 / 回貼
64樓  發表于: 2010-11-24 00:45
只看該作者 | 小 中 大
進來學習下！
工控學子
學無止境
級別: 家園�？�
精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
65樓  發表于: 2010-11-24 03:59
只看該作者 | 小 中 大
這個程序是和我在53樓上傳的電氣圖一模一樣，可以轉換成電路圖的梯形圖。
附件： 可以完全轉換成機械電氣圖的單按鈕程序.rar (11 K) 下載次數:4
網站提示: 請不要用迅雷下載附件，容易出錯
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
66樓  發表于: 2010-11-30 21:49
只看該作者 | 小 中 大
努力了一下，發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。

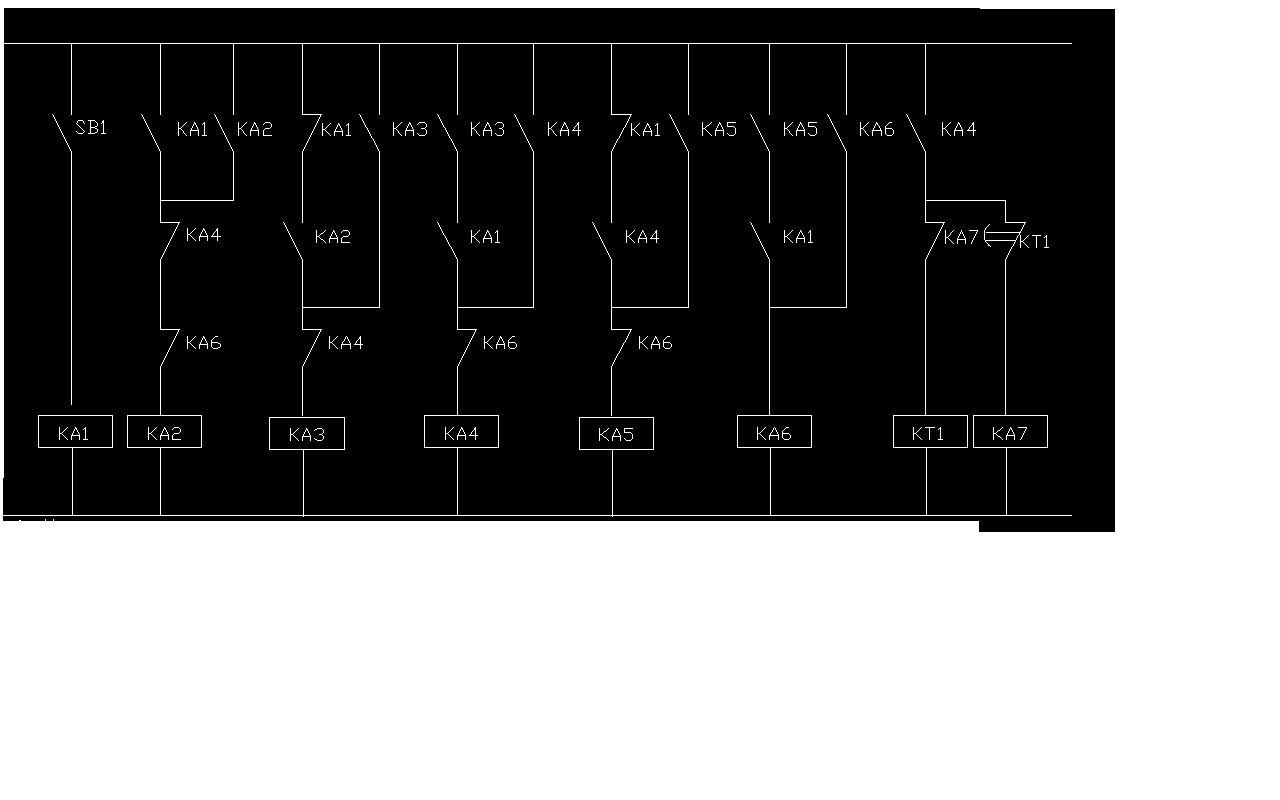

這是我畫的，應該沒有什么沖突，請各位檢查一下。用CAD畫，轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作：
    按第一下，KA2長時間輸出
    按第二下，KA7閃爍輸出
    按第三下，KA6切點所有輸出 一鍵控制
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
67樓  發表于: 2010-11-30 21:53
只看該作者 | 小 中 大
由于插入圖片看不清楚，請將圖片另存到電腦上再看。
xf_chen
級別: 略有小成
精華主題: 0
發帖數量: 203 個
工控威望: 390 點
下載積分: 6953 分
在線時間: 283(小時)
注冊時間: 2008-08-02
最后登錄: 2024-11-14
查看xf_chen的 主題 / 回貼
68樓  發表于: 2010-11-30 23:51
只看該作者 | 小 中 大
看來我的水平還不夠
llnzylzk
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看llnzylzk的 主題 / 回貼
69樓  發表于: 2010-12-01 12:20
只看該作者 | 小 中 大
說實話，這套題目有點看不懂，到底是什么在輸出、閃爍
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 326(小時)
注冊時間: 2009-09-03
最后登錄: 2025-06-16
查看工控組態的 主題 / 回貼
70樓  發表于: 2010-12-01 18:43
只看該作者 | 小 中 大
引用
引用第66樓hongming于2010-11-30 21:49發表的  :
努力了一下，發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。
這是我畫的，應該沒有什么沖突，請各位檢查一下。用CAD畫，轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作：
    按第一下，KA2長時間輸出
.......

          你閃爍電路畫的不對�。。。。。。�！
北方
級別: 家園�？�
精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的 主題 / 回貼
71樓  發表于: 2010-12-01 20:08
只看該作者 | 小 中 大
不簡單，應該是一個比較繁瑣的繼電器機械連貫動作吧。
