12樓  發表于: 2007-12-23 22:26
只看該作者 | 小 中 大
是雙速電機，K1吸合時三角形低速，K2K3吸合時雙星形高速，上面兩個QI Q2是正反轉切換。
編程學習
做人要厚道
級別: 家園�？�
精華主題: 0
發帖數量: 980 個
工控威望: 764 點
下載積分: 10438 分
在線時間: 212(小時)
注冊時間: 2007-04-23
最后登錄: 2025-04-24
查看編程學習的 主題 / 回貼
13樓  發表于: 2008-01-15 22:08
只看該作者 | 小 中 大
同意是雙速電機
wjz7211
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 207 點
下載積分: 4443 分
在線時間: 173(小時)
注冊時間: 2008-01-05
最后登錄: 2025-05-16
查看wjz7211的 主題 / 回貼
14樓  發表于: 2008-01-15 23:12
只看該作者 | 小 中 大
從控制回路來看，肯定是雙速電機。
dytwww
級別: 略有小成
精華主題: 0
發帖數量: 207 個
工控威望: 276 點
下載積分: 601 分
在線時間: 36(小時)
注冊時間: 2007-08-20
最后登錄: 2018-09-19
查看dytwww的 主題 / 回貼
15樓  發表于: 2008-01-15 23:32
只看該作者 | 小 中 大

aaaa0595
級別: 略有小成
精華主題: 1 篇
發帖數量: 247 個
工控威望: 304 點
下載積分: 437 分
在線時間: 77(小時)
注冊時間: 2007-07-01
最后登錄: 2024-08-05
查看aaaa0595的 主題 / 回貼
16樓  發表于: 2008-01-16 09:46
只看該作者 | 小 中 大
我也看了一下，該電路應是雙速電機
yjp-gyl
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 712 個
工控威望: 289 點
下載積分: 2096 分
在線時間: 88(小時)
注冊時間: 2007-04-28
最后登錄: 2018-08-23
查看yjp-gyl的 主題 / 回貼
17樓  發表于: 2008-01-16 09:49
只看該作者 | 小 中 大

同心同德,共建家園
zhipi1616
級別: 探索解密
精華主題: 0
發帖數量: 28 個
工控威望: 186 點
下載積分: 704 分
在線時間: 11(小時)
注冊時間: 2007-12-05
最后登錄: 2018-05-11
查看zhipi1616的 主題 / 回貼
18樓  發表于: 2008-01-16 11:48
只看該作者 | 小 中 大
是高低速控制
天高云淡
一路上有你
級別: 探索解密
精華主題: 0
發帖數量: 87 個
工控威望: 197 點
下載積分: 685 分
在線時間: 29(小時)
注冊時間: 2007-12-06
最后登錄: 2018-01-23
查看天高云淡的 主題 / 回貼
19樓  發表于: 2008-01-16 11:58
只看該作者 | 小 中 大
18樓的太強了,給了一個精辟的概括!
一路上有你
chenjun2k
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chenjun2k的 主題 / 回貼
20樓  發表于: 2008-01-16 12:10
只看該作者 | 小 中 大
是星-三角電路,但電路有問題。工作步調如下:
1、K2，K3啟動，這樣構成Y啟動。
2、當啟動時間達到，切換為三角運行，K1，K2工作。
3、注意事項，K3斷電到K1投上必須考慮觸點競爭。
4、K1和K2互鎖錯了。
chenjun2k
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chenjun2k的 主題 / 回貼
21樓  發表于: 2008-01-16 12:12
只看該作者 | 小 中 大
補充說明，切換關系可以變為電流限制的方式，但大多數為延時電路
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161568 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-26
查看sjm213的 主題 / 回貼
22樓  發表于: 2008-01-16 12:28
只看該作者 | 小 中 大

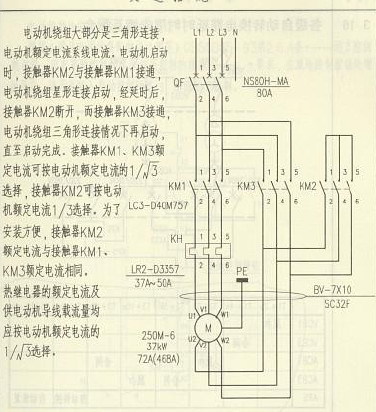

圖片：
跟據現場驗證這就是臺雙速電機。

星三角的話也沒有必要使用兩個開關了。
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161568 分
在線時間: 3239(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-26
查看sjm213的 主題 / 回貼
23樓  發表于: 2008-01-16 12:31
只看該作者 | 小 中 大
感謝大家的發言，控制是多種多樣的啊……頭暈
