請問在S7-300LAD中如何在界面中動態改變計時器的時間設定值
上一主題
下一主題
foxplc
水到渠成
級別: 家園?
發送短信
加為好友
精華主題:
2 篇
發帖數量:
550 個
工控威望:
628 點
下載積分:
4239 分
在線時間: 112(小時)
注冊時間:
2007-08-09
最后登錄:
2021-11-22
查看foxplc的
主題
/
回貼
樓主
發表于: 2008-10-31 14:41
只看樓主
|
小
中
大
圖片:

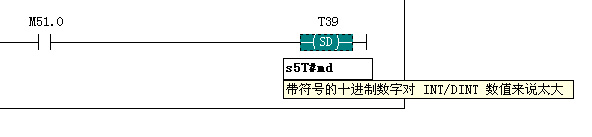

根據工藝要求,要在MCGS中的文本框中輸入可變延時1.6秒或1.4秒,從而達到精確控制。
但在LAD中SD計時器總出現語法錯誤,S5T#后面無不知應寫什么。MW,MD都不行。
分享
cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員
發送短信
加為好友
精華主題:
3 篇
發帖數量:
6813 個
工控威望:
38417 點
下載積分:
10909 分
在線時間: 9702(小時)
注冊時間:
2006-09-13
最后登錄:
2025-07-03
查看cvlsam的
主題
/
回貼
1樓
發表于: 2008-10-31 15:08
只看該作者
|
小
中
大
MW,MD自然不行~~MW,MD作為WORD,以及DWORD類型如何賦予一個需要S5Time數據類型的定時器呢?
在DB塊中聲明一個變量,數據類型為S5Time,然后賦予SD定時器~~
以上
分享
foxplc
水到渠成
級別: 家園?
發送短信
加為好友
精華主題:
2 篇
發帖數量:
550 個
工控威望:
628 點
下載積分:
4239 分
在線時間: 112(小時)
注冊時間:
2007-08-09
最后登錄:
2021-11-22
查看foxplc的
主題
/
回貼
2樓
發表于: 2008-11-06 16:01
只看該作者
|
小
中
大
圖片:
圖片:
圖片:
SD計時器是接受了DB塊里定義的S5Time的類型了,但是,和MCGS怎么連接通道。
而且如圖所示,M0.0一接通,PLC的SF燈就亮了。為什么默認是12S180mS
分享
以恒
Blog: http://ye_w.plcjs.cn/
級別: 工控俠客
發送短信
加為好友
QQ聯系
精華主題:
5 篇
發帖數量:
466 個
工控威望:
3090 點
下載積分:
4183 分
在線時間: 68(小時)
注冊時間:
2007-08-26
最后登錄:
2025-05-12
查看以恒的
主題
/
回貼
3樓
發表于: 2008-11-06 16:42
只看該作者
|
小
中
大
從MCGS送過來的變量不能直接使用,這個與你對S5TIME變量不熟悉造成的,建議你F1查看加深理解。
從上位機過來的word或者int變量,需要轉換bcd碼,然后確定時基,最后再送到定義的S5TIME變量
歡迎大家訪問我的BLOG: [URL]http://ye_w.plcjs.cn/[/URL]
1、ABB AC500系列PLC培訓或技術支持
2、購買PLC和方案咨詢電話:13973322058
3、其他請通過郵箱:07330731@163.com
分享
wwcwwc
級別: VIP會員
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
3398 個
工控威望:
3196 點
下載積分:
70632 分
在線時間: 1607(小時)
注冊時間:
2008-04-20
最后登錄:
2025-06-25
查看wwcwwc的
主題
/
回貼
4樓
發表于: 2008-11-07 17:18
只看該作者
|
小
中
大
學習了.
分享
udbyifeng
級別: 略有小成
發送短信
加為好友
QQ聯系
精華主題:
0
發帖數量:
117 個
工控威望:
236 點
下載積分:
1868 分
在線時間: 107(小時)
注冊時間:
2008-11-05
最后登錄:
2025-03-30
查看udbyifeng的
主題
/
回貼
5樓
發表于: 2008-11-09 11:25
只看該作者
|
小
中
大

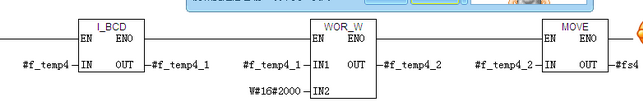

描述:屏上寫時間
圖片:
上面的問題在提示下我終于明白了部分,謝謝分享了,請看附圖;學習了就支持一下;時基是一秒;
分享
foxplc
水到渠成
級別: 家園?
發送短信
加為好友
精華主題:
2 篇
發帖數量:
550 個
工控威望:
628 點
下載積分:
4239 分
在線時間: 112(小時)
注冊時間:
2007-08-09
最后登錄:
2021-11-22
查看foxplc的
主題
/
回貼
6樓
發表于: 2008-11-13 14:30
只看該作者
|
小
中
大
w#16#2000是確定時基是1秒的嗎?
