frostspirit
真空行業十余年，專業PVD設備。
級別: 探索解密
精華主題: 0
發帖數量: 59 個
工控威望: 139 點
下載積分: 2406 分
在線時間: 346(小時)
注冊時間: 2019-01-25
最后登錄: 2025-07-24
查看frostspirit的 主題 / 回貼
24樓  發表于: 2024-01-12 11:38
只看該作者 | 小 中 大
他這是想花3W買個人工做機器人啊，肯定有人能做出來，但是后期維護，或不同機器對調試周期考驗很大，關鍵問題故障還多
泰山之石
A
級別: 工控俠客
精華主題: 0
發帖數量: 2327 個
工控威望: 2561 點
下載積分: 11829 分
在線時間: 923(小時)
注冊時間: 2008-11-12
最后登錄: 2025-07-22
查看泰山之石的 主題 / 回貼
25樓  發表于: 2024-01-12 11:59
只看該作者 | 小 中 大
老板是要批量生產這開發的設備吧，感覺是否用運動控制器開發程序。就像樓上說的關鍵是算法問題，PLC不一定能勝任。
gzcjx555
QQ  296686949
級別: 工控俠客
精華主題: 0
發帖數量: 552 個
工控威望: 4760 點
下載積分: 2189 分
在線時間: 423(小時)
注冊時間: 2014-02-15
最后登錄: 2025-07-24
查看gzcjx555的 主題 / 回貼
26樓  發表于: 2024-01-12 12:46
只看該作者 | 小 中 大

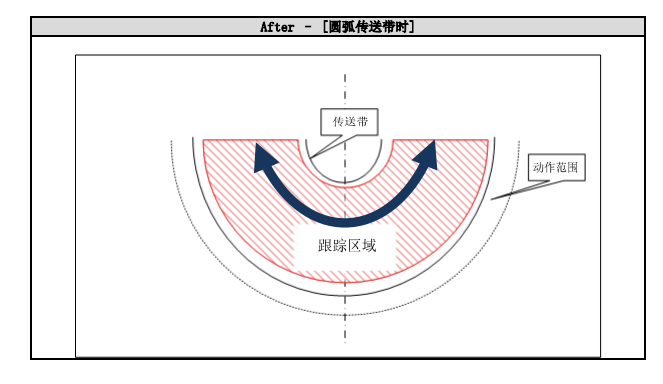

圖片：
圖片：
如果XYZ軸改使用機械手，這個問題就簡單很多了。為什么非要把簡單的問題復雜化？
聯系電話15071699246，QQ296686949
bottu-kwd
級別: 正式會員
精華主題: 0
發帖數量: 13 個
工控威望: 77 點
下載積分: 6435 分
在線時間: 10(小時)
注冊時間: 2023-12-06
最后登錄: 2024-07-09
查看bottu-kwd的 主題 / 回貼
27樓  發表于: 2024-01-12 13:43
只看該作者 | 小 中 大
A軸勻速旋轉的話，找個熟練工人，然后架3個攝像頭，從X/Y/Z角度錄像起來。接著就是用程序復刻出來。
愛在日落之后
所有的偉大，源于一個勇敢的開始
級別: 家園�？�
精華主題: 0
發帖數量: 663 個
工控威望: 705 點
下載積分: 3444 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-06-14
查看愛在日落之后的 主題 / 回貼
28樓  發表于: 2024-01-12 13:45
只看該作者 | 小 中 大
謝謝大家，問了個三菱運動大神，明確表示單純三菱運動模塊實現不了；除非自寫算法，目前打算換運動控制卡來編寫了。
愛在日落之后
所有的偉大，源于一個勇敢的開始
級別: 家園�？�
精華主題: 0
發帖數量: 663 個
工控威望: 705 點
下載積分: 3444 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2025-06-14
查看愛在日落之后的 主題 / 回貼
29樓  發表于: 2024-01-12 13:55
只看該作者 | 小 中 大
引用
引用第23樓18857713026于2024-01-12 11:19發表的  :
有大概2D或者3D圖嗎
畫膠 XYZ 3軸是固定在 轉盤上方 不隨轉盤運動的嗎

XY軸是否兼顧畫膠軌跡移動的同時  還要兼固 A軸轉盤  外切圓移動距離  的追剪同步
外切圓運動軌跡耦合一個虛軸  反解成 X,Y軸
.......

兄臺技術可以啊，思路不錯，不過實際情況更加復雜，轉盤有六工位，都要點膠，每個情況都很復雜；問題還要能夠隨時追加到指定的工位，一工位做完，會緊接著跳到2工位做，以此6個；運動模塊頂不住的，我們更換成控制卡了
eledesigner
懂一點點
級別: 工控俠客
精華主題: 0
發帖數量: 1977 個
工控威望: 2239 點
下載積分: 3007 分
在線時間: 2380(小時)
注冊時間: 2009-08-21
最后登錄: 2025-07-24
查看eledesigner的 主題 / 回貼
30樓  發表于: 2024-01-12 16:26
只看該作者 | 小 中 大
樓主你以為簡單嗎，LD77MS根本做不了
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2873 個
工控威望: 4504 點
下載積分: 222869 分
在線時間: 3246(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-24
查看二手工控電器的 主題 / 回貼
31樓  發表于: 2024-01-12 20:32
只看該作者 | 小 中 大
看似簡單的動作,其實不簡單.這個可以考慮選用運動軸卡!至少運動軸卡功能指令比PLC的運動模塊強太多!
熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
刺猬果果
級別: 探索解密
精華主題: 0
發帖數量: 111 個
工控威望: 193 點
下載積分: 3880 分
在線時間: 118(小時)
注冊時間: 2022-04-18
最后登錄: 2025-07-24
查看刺猬果果的 主題 / 回貼
32樓  發表于: 2024-01-12 21:02
只看該作者 | 小 中 大
上次看公司一個工程師用倍福做過類似的，就是沒有螺旋上升，畫圓算法自己寫的還要涉及到特殊角。
dayuczj
平常心 VX17676212715東臨碣石，以觀滄
級別: 工控俠客
精華主題: 0
發帖數量: 576 個
工控威望: 3074 點
下載積分: 2352 分
在線時間: 180(小時)
注冊時間: 2014-06-22
最后登錄: 2025-06-25
查看dayuczj的 主題 / 回貼
33樓  發表于: 2024-01-12 21:19
只看該作者 | 小 中 大
說白了電氣又背鍋了
平常心！平常心！
eaglesence
eaglesence
級別: 家園�？�
精華主題: 0
發帖數量: 478 個
工控威望: 795 點
下載積分: 24425 分
在線時間: 118(小時)
注冊時間: 2019-04-02
最后登錄: 2025-07-23
查看eaglesence的 主題 / 回貼
34樓  發表于: 2024-01-12 21:50
只看該作者 | 小 中 大
辛虧大神跑的快，哈哈，硬件不增加再搞一個月也出不來
uthman
QQ:3749615
級別: 家園�？�
精華主題: 1 篇
發帖數量: 460 個
工控威望: 821 點
下載積分: 2741 分
在線時間: 789(小時)
注冊時間: 2007-10-25
最后登錄: 2025-07-20
查看uthman的 主題 / 回貼
35樓  發表于: 2024-01-12 23:11
只看該作者 | 小 中 大
下圖為轉盤旋轉15度，XY點膠直徑為20mm的軸位置圖，通過數學關系建立凸輪表
