FX3U與百分表程序例子

zengtie1992

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 128 個
工控威望: 277 點
下載積分: 2377 分
在線時間: 97(小時)
注冊時間: 2019-05-20
最后登錄: 2025-07-08
查看zengtie1992的主題 / 回貼

樓主發表于: 2019-06-19 16:54

全看 | 小中大

FX3U與百分表程序例子

附件：

FX3U自由協議4路范例.zip (59 K) 下載次數:1011
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

FX3U自由協議8路范例.zip (59 K) 下載次數:844
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+2(qinhfm) 感謝分享！

下載積分:+1(xqy123) 感謝分享！

下載積分:+1(suy520)

下載積分:+5(wjpcat) 熱心助人！

工控威望:+5(ymmfa) 感謝分享！

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 17199 分
在線時間: 947(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-23
查看anlyl2014的主題 / 回貼

1樓發表于: 2019-06-19 20:00

全看 | 小中大

引用
引用樓主zengtie1992于2019-06-19 16:54發表的 FX3U與百分表程序例子 :
FX3U與百分表程序例子

樓主，請上傳百分表通訊手冊，否則，看不懂程序。

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 17199 分
在線時間: 947(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-23
查看anlyl2014的主題 / 回貼

2樓發表于: 2019-06-25 12:48

全看 | 小中大

看了你上傳的手冊，
分明是標準的MODBUS RTU通訊
集線器地址是80H;
03讀出命令;
因為是固定讀，所以RCR都不用計算，照手冊做5A1D;
從手冊看，讀出的數據，高位在前，低位在后，要正確顯示數值，還需將高位處理一下，再合并；

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 17199 分
在線時間: 947(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-23
查看anlyl2014的主題 / 回貼

3樓發表于: 2019-06-25 12:58

全看 | 小中大

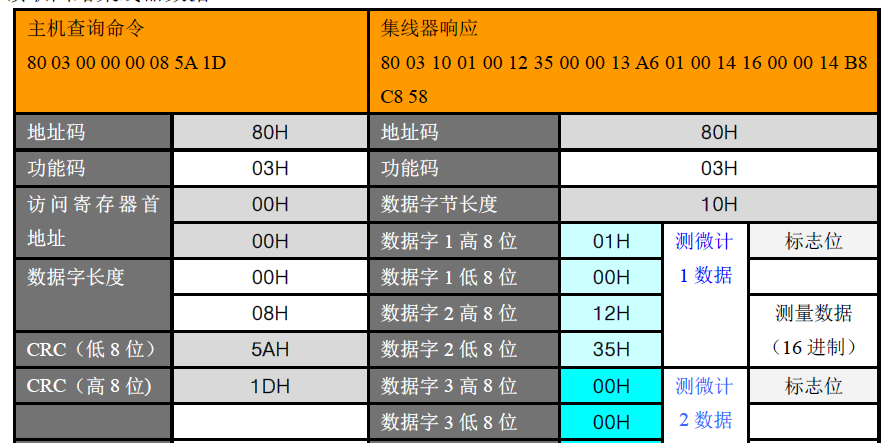

代碼：80 03 00 00 00 08 5A 1D
讀出站號80H，寄存器首地址為00H，共8個地址的數值；CRC碼： 5A 1D

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 991 個
工控威望: 8894 點
下載積分: 17199 分
在線時間: 947(小時)
注冊時間: 2014-05-23
最后登錄: 2025-07-23
查看anlyl2014的主題 / 回貼

4樓發表于: 2019-06-27 21:13

全看 | 小中大

回樓上，你把手冊傳上來，看通訊協議，只要有通訊協議就好辦

活到老，學到老！
