樓主發表于: 2014-01-07 13:58

只看樓主 | 小中大

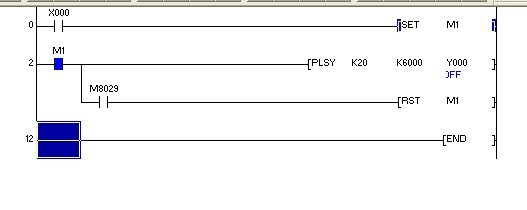

圖片：

程序中的y0 怎么沒輸出啊。

[ 此帖被liuqfly在2014-01-07 14:39重新編輯 ]

chen_0106

深圳市雷姆自動化設備有限公司

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 277 個
工控威望: 522 點
下載積分: 714 分
在線時間: 188(小時)
注冊時間: 2009-05-19
最后登錄: 2025-07-17
查看chen_0106的主題 / 回貼

1樓發表于: 2014-01-07 14:49

只看該作者 | 小中大

電腦上看？還是PLC上？電腦上是不能摸擬的。

深圳雷姆承接供水節能、空壓機、中央空調節能改造和自動化控制方案，代理臺達、西門子、三菱等PLC、變頻器等。有興趣的同行可加382031971或電13714515981，一起學習交流。

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

2樓發表于: 2014-01-07 14:51

只看該作者 | 小中大

在PLC上的。線都接好的。用來驅動步進電機。

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

3樓發表于: 2014-01-07 14:52

只看該作者 | 小中大

就是沒反應，是怎么回事啊，步進電機沒問題，接線也沒問題，PLC是FX1S

g073545

佛山工控

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1085(小時)
注冊時間: 2013-03-08
最后登錄: 2025-07-18
查看g073545的主題 / 回貼

4樓發表于: 2014-01-07 14:54

只看該作者 | 小中大

　上晶體管輸出的ＰＬＣ才行

本帖最近評分記錄：

下載積分:+1(liuqfly) 熱心助人！

xierenjie

經歷過才是深刻

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 110 個
工控威望: 1225 點
下載積分: 8924 分
在線時間: 109(小時)
注冊時間: 2012-01-17
最后登錄: 2025-07-01
查看xierenjie的主題 / 回貼

5樓發表于: 2014-01-07 14:56

只看該作者 | 小中大

圖片：

如截圖你程序上Y0為運動方向但是輸出脈沖的對象呢？程序上只是對K6000進行脈沖輸出再檢查下是否這樣

本帖最近評分記錄：

下載積分:+1(liuqfly) 熱心助人！

來而不往非禮也

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

6樓發表于: 2014-01-07 14:56

只看該作者 | 小中大

是晶體管輸出的，FX1S-30MT的。

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

7樓發表于: 2014-01-07 14:58

只看該作者 | 小中大

我直接LD X0 SET Y0，Y0有輸出。但是用PLSY驅動Y0就不行了。

xierenjie

經歷過才是深刻

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 110 個
工控威望: 1225 點
下載積分: 8924 分
在線時間: 109(小時)
注冊時間: 2012-01-17
最后登錄: 2025-07-01
查看xierenjie的主題 / 回貼

8樓發表于: 2014-01-07 15:05

只看該作者 | 小中大

PLSY 的輸出對象一個是脈沖一個是方向這個指令才有效你將你驅動器一個方向的跟接受脈沖的線一個接Y0口一個接Y1口再用這指令試試

來而不往非禮也

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

9樓發表于: 2014-01-07 15:07

只看該作者 | 小中大

我Y0是接步進驅動器的PUL-，puL+接5V電源+，COM0接5V電源-.
這樣應該沒錯吧。應該是給Y0輸出頻率為20，脈沖總數為6000的程序吧。

g073545

佛山工控

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 412 個
工控威望: 591 點
下載積分: 3655 分
在線時間: 1085(小時)
注冊時間: 2013-03-08
最后登錄: 2025-07-18
查看g073545的主題 / 回貼

10樓發表于: 2014-01-07 15:07

只看該作者 | 小中大

k6000改成k0再試下

liuqfly

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 140 點
下載積分: 1084 分
在線時間: 14(小時)
注冊時間: 2013-12-13
最后登錄: 2014-03-02
查看liuqfly的主題 / 回貼

11樓發表于: 2014-01-07 15:09

只看該作者 | 小中大

我方向口DIR沒接。
