用串口調試軟件監控了，發送數據是正常的，溫控器回應也正常，就是監控PLC時接收程序好像沒運行一樣。

QJ71C24N模塊是裝在底板第一個插槽的，模仿說明書及論壇中樣例做的程序，但監控了X3、X4、M5都沒動作。
X3、X4是不是在模塊接收到信號會自動接通的呢？

今天繼續測試QJ71C24模塊。
應該不是電阻的問題。
今天把不必要的程序刪了，就留上圖接收指令的一小段，接線上就取消溫控器，直接用串口調試軟件發送數據到QJ71C24N-R4，接通了，RD燈會亮，數據也收到了。
監控回PLC，數據是接收到了，而且也正確，但每次都是X4（CH1接收異常）接通，而不是X3（CH1接收讀取請求）。
還有一個問題，本計劃接收7個字節的，結果收到了7個字。因為是用MODBUS通訊的，我在程序一開始就用了CSET指令做初始設置發送的單位為字節，用OUTPUT指令發送時沒問題，發送8個字節就是8個字節，但用INPUT指令就接收回的單位就成了字。

今天繼續測試，還存在很多問題。
1.接上溫控器，PLC發送正常，溫控器有回應，但回應信號讀不出。
2.接線不變，直接由串口調試軟件發送信號，PLC可以收到。
有錯誤代碼：7F68（雜音錯誤、停止位的設定不正確、對應站的電源ON/OFF，線路產生混亂）。
會不會是因為SDA與RDA短接，SDB與RDB短接，QJ71C24發信息時也接收到自身發送的信號，而這個信號又同溫控器的回應信號混雜在一起而導致的呢？

沒有用專用通訊線，我看其他用FX與溫控器通訊也是用普通的線的。

謝謝樓上，請問Q01能用CPRTCL的指令嗎？能貼上些相關的的資料嗎？

試用GX Work2編程
錯誤代碼：7FF2（通信協議設置錯誤,·當前指令在當前通信協議中無法執行。處理：修改通信協議的設定值。）

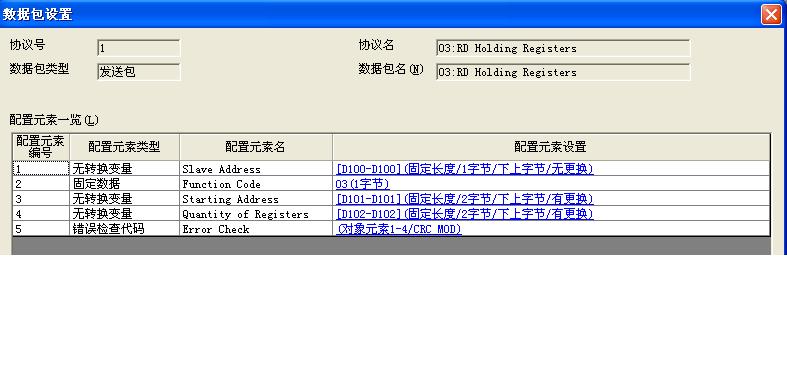

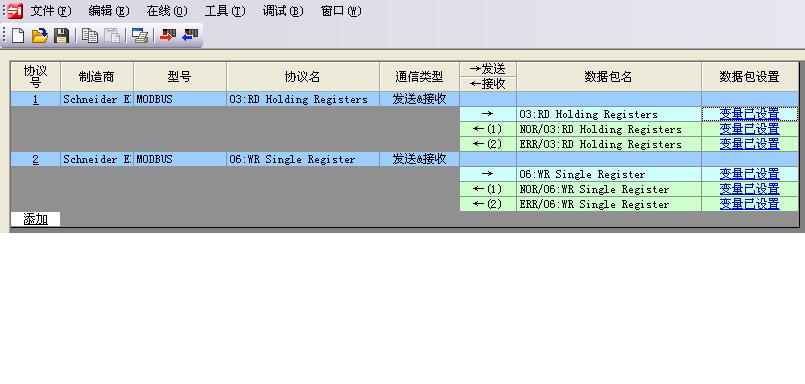

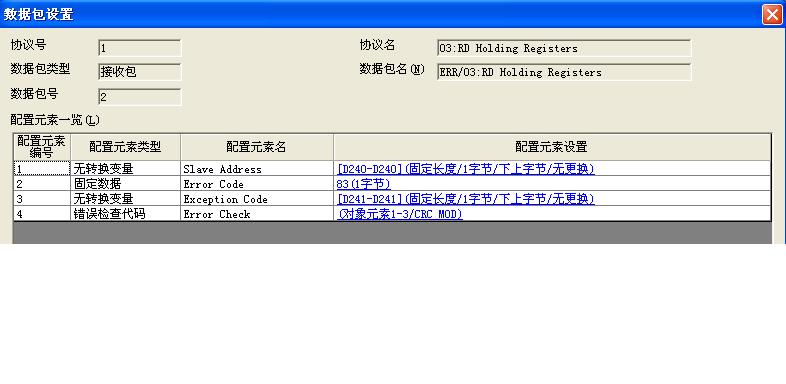

我通信協議是這樣設置的：









是通信協議設置有問題還是Q01不支持CPRTCL指令呢？
請大俠下載附件程序指點一下，謝謝！
新建文件夾.rar (158 K) 下载次数:371

協議寫入了,我試試改成X1D

X1D不通,指令沒運行

1XD可以了，寫溫度設定值正常，讀取溫度實際值時出錯，代碼：7F24。
錯誤內容：
和校驗錯誤
·計算后的和校驗與接收到的和校驗不一致。
·計算后的水平奇偶校驗碼與接收到的水平奇偶校驗碼不一致。
·計算后的錯誤檢查代碼與接收到的錯誤檢查代碼不一致。
和昨天效果差不多，也是可以寫，讀不出，用串口調試軟件看溫控器的回應數值也是正常的，會不會是接線有點問題？
我的模塊上SDA與RDA短接，SDB與RDB短接，然后接去溫控器的“+”及“-”。

發送設定值

接收實際值


怎樣才能把因短接由發送端直接到接收端的數據清除掉呢，現在一接收就報警，模塊的ERR指示燈亮。
