高分懸賞�。�！麻煩問下L7924CV 三極管如何測量好壞。謝謝。 - 工控人家園

工控人家園 綜合討論 高分懸賞�。�！麻煩問下L7924CV 三極管如何測量好壞。謝謝。

«
1
2
3
»
Pages: 2/3 Go

eb545

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的主題 / 回貼

12樓發表于: 2012-02-04 15:30

只看該作者 | 小中大

984487471

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看984487471的主題 / 回貼

13樓發表于: 2012-02-04 22:37

只看該作者 | 小中大

向錢沖

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 428 點
下載積分: 4456 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的主題 / 回貼

14樓發表于: 2012-02-05 20:12

只看該作者 | 小中大

負24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

大地

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 350 個
工控威望: 6175 點
下載積分: 9337 分
在線時間: 409(小時)
注冊時間: 2008-11-16
最后登錄: 2022-03-07
查看大地的主題 / 回貼

15樓發表于: 2012-02-05 20:15

只看該作者 | 小中大

引用
引用第2樓hozhiwen于2012-02-03 00:01發表的 :
朋友:L7924是負24V三端穩壓管,L7824就是正24V三端穩壓管...

hgq

探索

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 2143 點
下載積分: 9816 分
在線時間: 224(小時)
注冊時間: 2010-03-15
最后登錄: 2025-06-30
查看hgq的主題 / 回貼

16樓發表于: 2012-02-05 20:40

只看該作者 | 小中大

引用
引用第2樓hozhiwen于2012-02-03 00:01發表的 :
朋友:L7924是負24V三端穩壓管,L7824就是正24V三端穩壓管...

正解

yzhlql

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 118 點
下載積分: 2063 分
在線時間: 29(小時)
注冊時間: 2011-03-22
最后登錄: 2019-02-14
查看yzhlql的主題 / 回貼

17樓發表于: 2012-02-05 20:43

只看該作者 | 小中大

這是79系列的穩壓塊，是負電源上用的，這是一個集成塊，單憑三個腳測不出穩壓塊性能的的好壞，性能變差時，輸出電壓達不到或超過設定值，輸出腳只能粗略測一下在電路中有沒有擊穿（短路）或燒壞（斷路），79 78系列三端穩壓有03 5 06 09 12 18 24等也有多種封裝形式。最好是用插了擴展臺的晶體管測示儀來測定，那樣可以從屏上直接看出其特性。要想粗略測量時可找一個電路輸入至少高于-24V，接入電路后測量，如果制板車間測量（量大）可用插板做一個電路，連上電壓表，拿著集成塊在孔中一插，看一下電壓表即可。

本帖最近評分記錄：

下載積分:+2(yumingming) 熱心助人

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

18樓發表于: 2012-02-06 09:33

只看該作者 | 小中大

負24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

wananjushi

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 858 個
工控威望: 5759 點
下載積分: 11561 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

19樓發表于: 2012-02-09 09:23

只看該作者 | 小中大

24V三端穩壓管，單個萬用表測不準，接線試一下就知道好壞

wananjushi

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

20樓發表于: 2012-02-15 12:35

只看該作者 | 小中大

2樓說的對

學無止境，永遠是學生。

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

21樓發表于: 2012-02-15 13:00

只看該作者 | 小中大

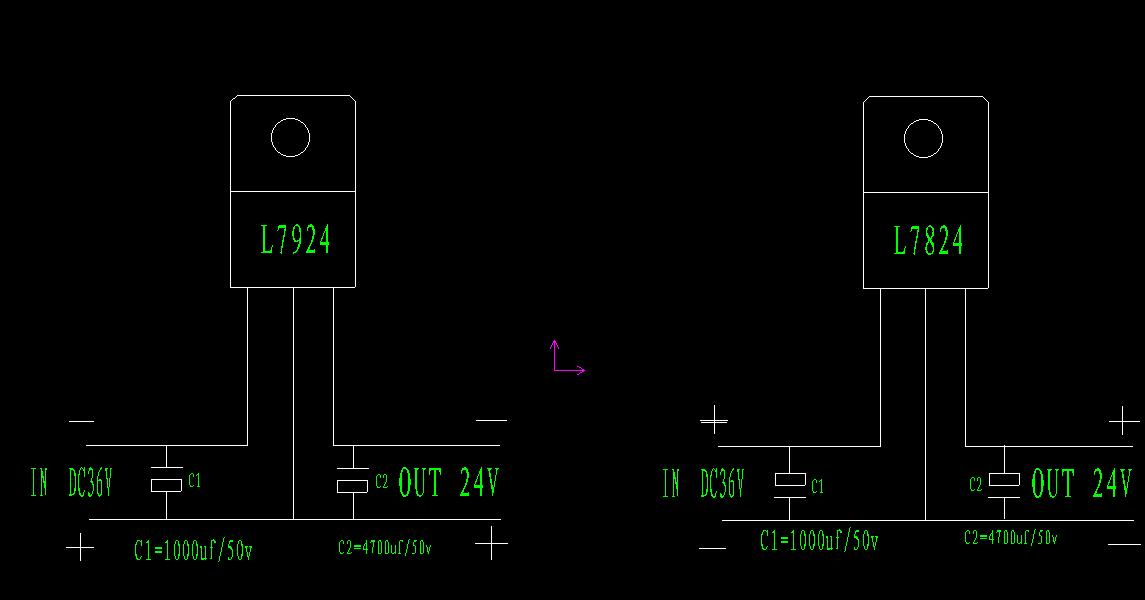

圖片：

應用方法如圖

本帖最近評分記錄：

下載積分:+5(21gb)

學無止境，永遠是學生。

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

22樓發表于: 2012-02-15 13:20

只看該作者 | 小中大

輸出電流最大只有1.5A，使用時要注意。另外購買時選工業品級的，或軍品級。假的太多了。

學無止境，永遠是學生。

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-07-24
查看sylgq的主題 / 回貼

23樓發表于: 2012-02-15 13:51

只看該作者 | 小中大

假的非常多。必須小心

«
