有一個加熱的負載，兩相電源380V，其中一條導線直穿（一匝）電流互感器。
現在是電流互感器是30/5的與它配套用的交流（指針）電流表是30/5的。
后用鉗流表測得穿互感器的導線工作時電流是20A，可是在電流表上指示是5A。
這個比值好像不太對吧~~！
然后我分別測了電流互感器一次測、二次測、電流表接線柱以及表盤指示。
分別是20A、1.5A、1.1A，表盤指示是5A。
這些數據好像是不對吧~！
請各位指點~！~！

那要用什么 樣的表來匹配30/5的電流互感器呢？
電流表規格表示的是30/5，我理解的就是滿量程的電流是5A，顯示的最大值是30A。
這個有什么不對嗎？

引用

引用第5樓cxlxt于2011-03-30 11:02發表的  :
你要看電流互感器30/5時，一次側要求的匝數，30/5的互感器一般要求穿5匝，

穿5匝是什么原因？
怎么計算出來的？
求解~~！

互感器上有1T的標識，也就是一匝。
30/5A，
我直接就穿一條導線。
匝數有什么不對嗎？

引用

引用第14樓c1364441于2011-03-30 18:18發表的  :
要注意電流方向，互感器方向和互感器穿心匝數。

方向~！~！~！~！
電流方向？？？？？？？？
互感器的方向？？？？？？？？？？
不解，懇請多多指教~~！~！~��？

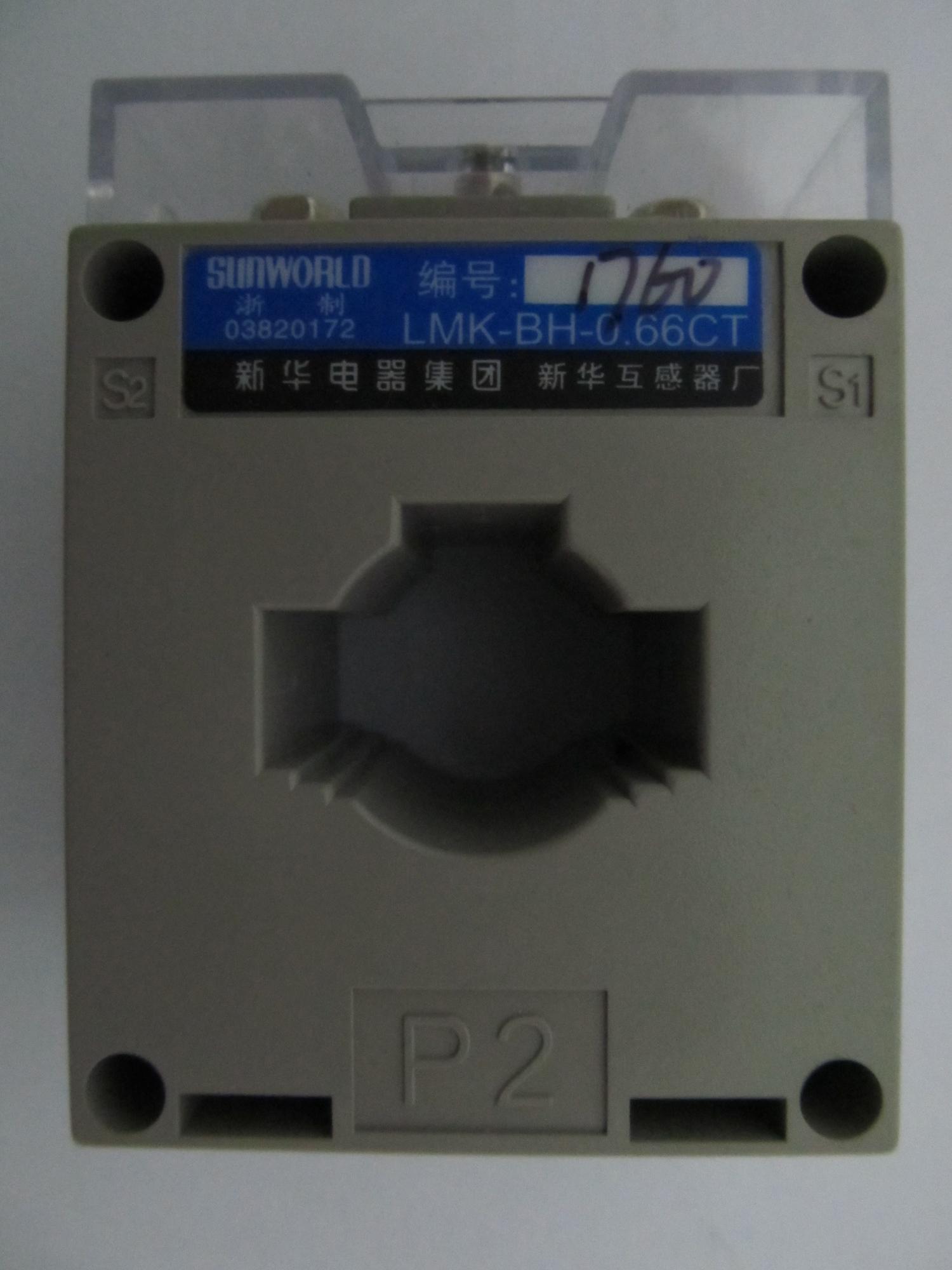

就是這兩個元件，……………………
互感器圖片上傳的是5/5的，

我討論那個是30/5的。。。在機器上，沒法拆。。

就是這兩個元件，……………………
互感器圖片上傳的是5/5的，

我討論那個是30/5的。。。在機器上，沒法拆。。

就是這樣的互感器~~！
上面標注參數了~~！
應該怎么樣使用？
